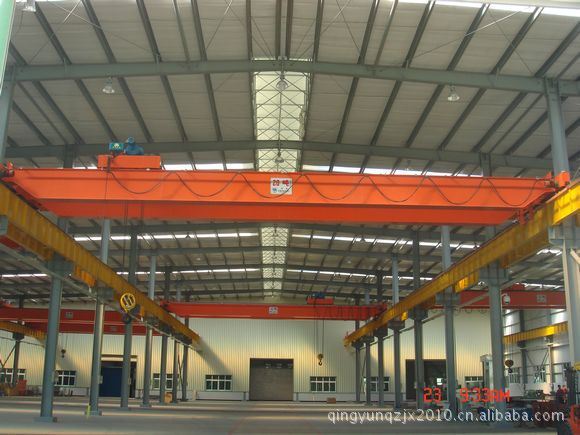

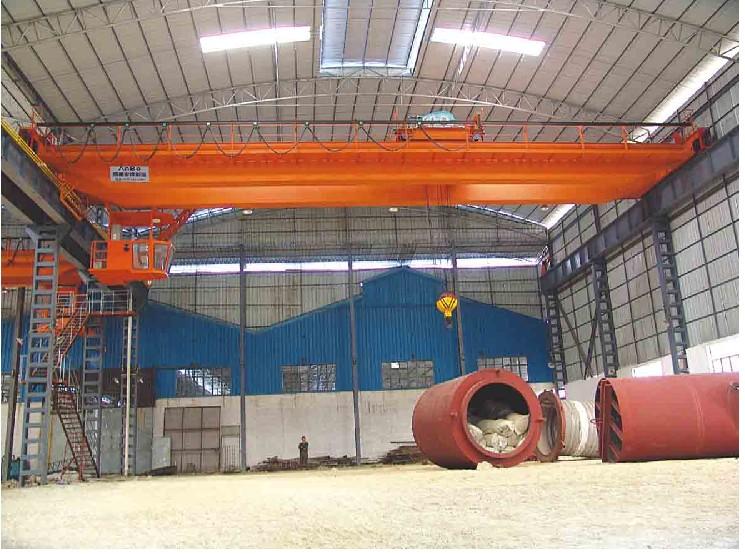

LH型電動葫蘆雙梁起重機，電動葫蘆橋式起重機(簡稱"葫雙")， 以電動葫蘆作為起升機構，橋架采用半偏軌箱形梁，電纜導電，主梁與端梁用可拆式螺栓聯接。"葫雙"自重輕、體積小、結構簡單、成組性好、經濟實用。安裝、使用、維修、運輸方便。適用于輕、中級制度的機械車間、倉庫、料場、水電站的檢修、裝配和裝卸工作。"葫雙"外形尺寸小，輪壓較低，價格低廉，是一種新型的橋式起重機。
簡稱“葫雙”，以電動葫蘆作為起升機構，橋架采用偏軌箱形梁，大小車運行機構采用“三合一”傳動機構，電纜導電，主梁與端梁用可拆式螺栓聯接?！昂p”自重輕、體積小、結構簡單、成組性好、經濟實用。安裝、使用、維修、運輸方便。適用于輕、中級制度的機械車間、倉庫、料場，水電站的檢修、裝配和裝卸工作。
“葫雙”外形尺寸較小，輪壓較低，價格低廉，是一種新型的橋式起重機。
額定起重量：5t、8t、12.5t、16/3.2t、20/5t、32/8t共6種
跨度：10.5m、13.5m、16.5m、19.5m、22.5m、25.5m6種規格操作形式：地面操作、駕駛室操作。
起重量 | 5 | 8 | 12.5 | 16/3.2 | 20/5 | 32/8 | ||||||||
跨度 | 10.5,13.5,16.5,19.5,22.5,25.5 | |||||||||||||
操作方式 | 地操 | 駕操 | 地操 | 駕操 | 地操 | 駕操 | 駕操 | 駕操 | 駕操 | |||||
S=10.5-19.5m | S=19.5-25.5m | S=10.5-19.5m | S=22.5-25.5m | S=10.5-13.5m | S=16.5-25.5m | S=10.5-19.5m | S=22.5-25.5m | S=10.5-25.5m | ||||||
大車運行 | 速度(m/min) | 30.5 | 69.8/22.4 | 30.5 | 69.8/22.4 | 70.3/22.6 | 30.5 | 70.3/22.6 | 70.7/23.1 | 70.3/22.4 | 70.7/23.1 | 70.7/23.1 | 69.3/22.3 | 69.3/22.3 |
功率 | 2×0.8 | 2×1.5/0.5 | 2×0.8 | 2×1.5/0.5 | 2×2.1/0.7 | 2×0.8 | 2×2.1/0.7 | 2×3.0/1.0 | 2×2.1/0.7 | 2×3.0/1.0 | 2×3.0/1.0 | 2×4.5/1.5 | 2×4.5/1.5 | |
轉速(r/min) | 1380 | 1400/450 | 1380 | 1400/450 | 1410/450 | 1380 | 1410/450 | 1417/462 | 1400/450 | 1417/462 | 1417/462 | 1400/450 | 1400/450 | |
車輪直徑 | ￠500 | ￠500 | ￠500 | ￠500 | ￠500 | ￠500 | ￠630 | ￠630 | ||||||
小車運行 | 速度(m/min) | 22 | 22 | 21.7 | 21.7 | 21.7 | 21.7 | |||||||
功率 | 0.8 | 0.8 | 1.5 | 1.5 | 1.5 | 3 | ||||||||
轉速(r/min) | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | ||||||||
電動葫蘆 | CD、MD、HJ型電動葫蘆 | |||||||||||||
工作級別 | A3-A5 | A3-A5 | A3-A5 | A3-A5 | A3-A5 | A3 | ||||||||
軌道型號 | P38 | P38 | P38 | P43 | P43 | P43 | ||||||||
